咨询 产品详情
对应于中国石英玻璃型号HS，即以前所称的JGS3。
本公司生产销售的红外石英玻璃，羟基含量低，分为电熔化学法和电熔物理法两类，对应型号分别为HP3003A和HP3003B,其中HP3003B又分为HP3003B1、HP3003B2、HP3003B3三种。HP3003A可在全光谱波段（190nm～3500nm）使用，HP3003B系列主要用于半导体、反射镜和红外光学领域。

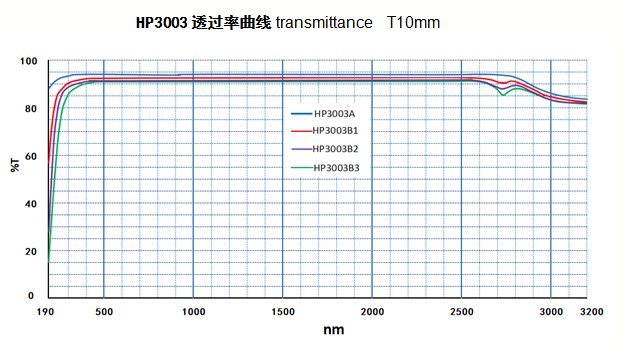

HP3003A主要性能指标
| 型号 |
金属杂质 ppm |
羟基 ppm |
气泡 mm |
均匀性 ×10-6 |
条纹 |
应力双折射 nmm/cm |
|
HP3003A |
<1 |
<1 |
无 |
<5 |
1D/3D |
<5 |
HP3003B主要性能指标
| 型号 |
金属杂质 ppm |
羟基 ppm |
气泡 mm |
均匀性 ×10-6 |
条纹 |
应力双折射 nm/cm |
|
HP3003B1 |
<5 |
≤5 |
<0.1 |
<10 |
1D |
<10 |
|
HP3003B2 |
<20 |
≤8 |
<0.1 |
<15 |
1D |
<20 |
|
HP3003B3 |
<30 |
≤8 |
<0.2 |
不要求 |
不要求 |
不要求 |
HP3003B金属杂质含量（ppm）
| 型号 |
Al |
Fe |
Ca |
Mg |
Ti |
Cu |
Mn |
Ni |
Co |
B |
K |
Na |
Li |
|
HP3003B1 |
1.52 |
0.52 |
0.65 |
0.11 |
0.43 |
0.07 |
0.1 |
0.01 |
0.01 |
0.01 |
0.15 |
0.58 |
0.41 |
|
HP3003B2 |
12.14 |
0.2 |
0.4 |
0.05 |
1.2 |
0.02 |
0.42 |
0.01 |
0.01 |
0.1 |
0.6 |
0.8 |
0.4 |
|
HP3003B3 |
17.43 |
0.86 |
0.59 |
0.05 |
1.1 |
0.15 |
0.02 |
0.03 |
0.04 |
0.01 |
0.38 |
0.74 |
2.3 |
|
物理机械性能 |
|
|
密度 |
2.22 g/cm3 |
|
莫氏硬度 |
5.85 |
|
抗拉强度 |
49 N/mm2 |
|
抗压强度 |
1100 N/mm2 |
|
热膨胀系数（20℃-300℃） |
5.5x10-7 /℃ |
|
热导率（20℃） |
1.4 W/m℃ |
|
比热（20℃） |
680 J/kg℃ |
ONLINE MESSAGE
在线留言
如果您有任何建议，请留言或发邮件给我们，我们会在收到留言邮件后尽快给您回复。
